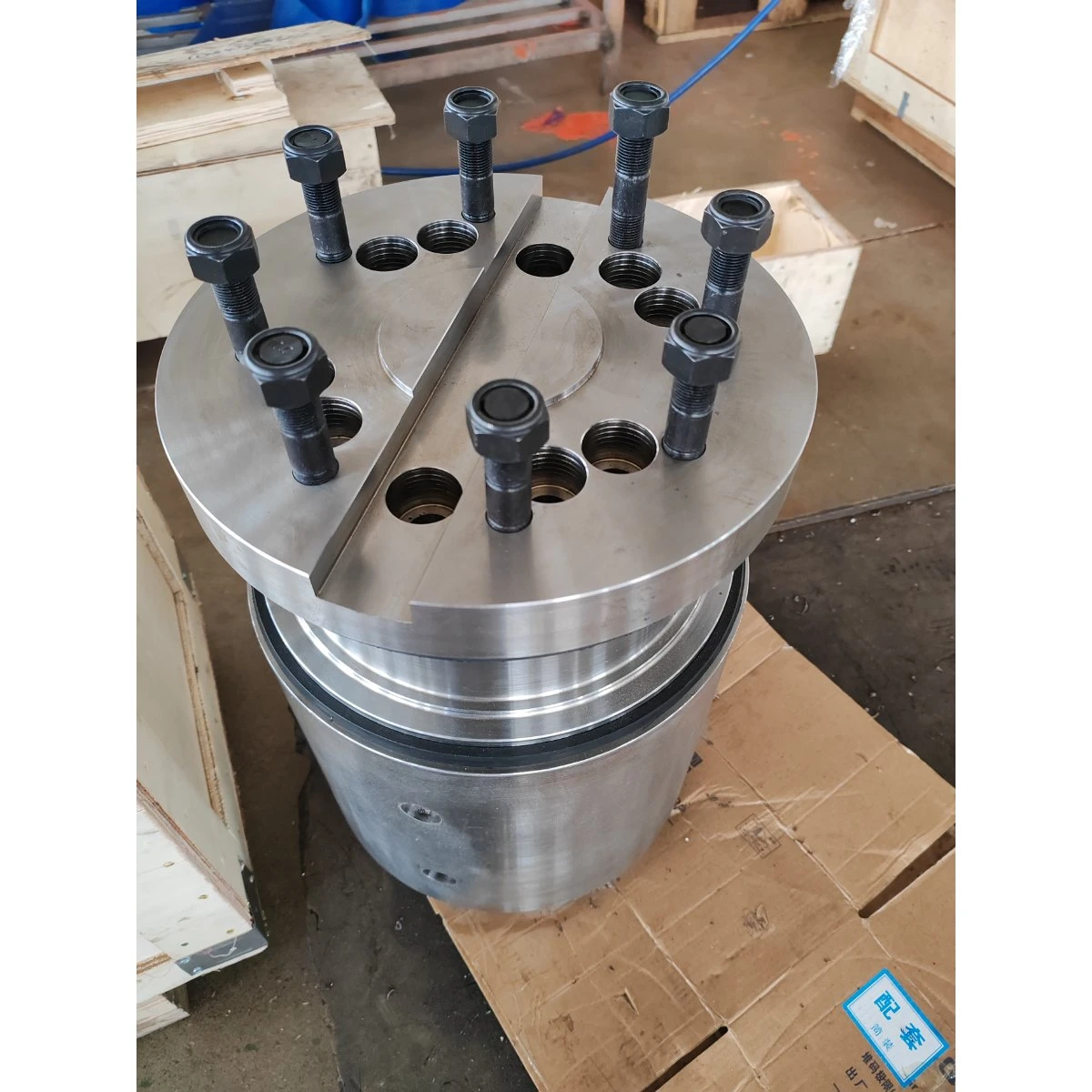

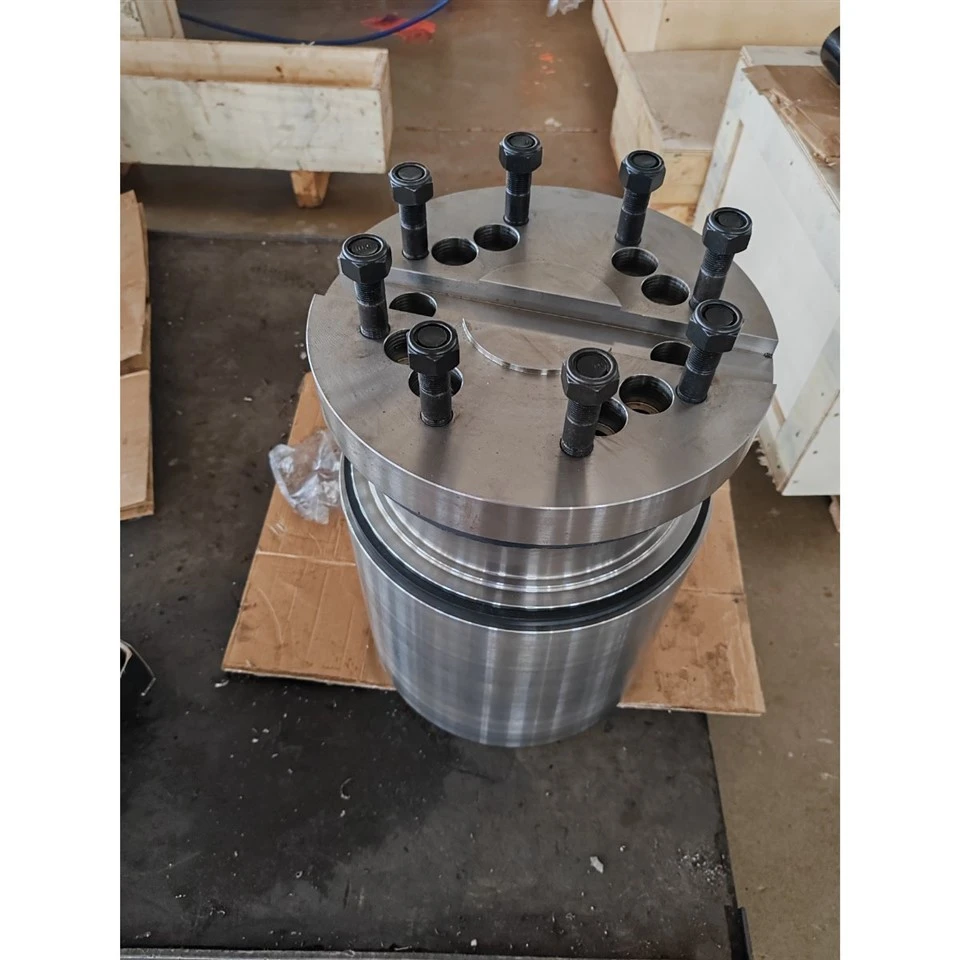

Съединител на валцова мелница

1: Дефиниция на продукта и принцип на работа



Определение: Специализиран съединител на валцова мелница действа като механична трансмисионна връзка с висок-въртящ момент, свързваща задвижващите шпиндели с ролките на валцова мелница, проектирана прецизно за тежко-натоварени металообработващи линии.



Предаване на въртящия момент: Работи чрез прехвърляне на силата на въртене от източника на задвижване през взаимосвързани главини, фланци и плъзгачи с висока-якост при непрекъснати условия на високо{1}}натоварване.



Компенсация на несъосност: Приспособява неизбежните аксиални, радиални и ъглови несъосности на вала, присъщи на динамичните операции на валцоване чрез своите вътрешни плъзгащи се компоненти и здрава геометрия.





2: Основни параметри и показатели за механична производителност



Атрибут	Спецификация / Изпълнение Отговор
Тип продукт	Съединител на валцова мелница
Модел / чертеж №	Файлове за OEM дизайн на клиента
Основен материал	42CrMo4 легирана стомана / C40E / кована стомана
Номинален външен диаметър	305 мм
Обща дължина	430 мм
Максимален въртящ момент	Проектиран за тежки индустриални валцови мелници
Напасване на вала/допуски	Прецизни отвори, международен стандарт
Класове на закопчалки	Високо{0}}здрави винтове с вътрешен ключ 8,8 и 12,9
Уплътнителна система	V-Пръстенови въртящи се уплътнения (VL300) с гресьорки R1/4"
Повърхностна обработка	Анти{0}}маслено покритие против ръжда, прецизно шлайфано и топлинно{1}}обработено



Състав на материала (списък на материалите и химия)



Име на компонента	Стандарт за материали	Основен химичен състав (%)	Функция / Роля
Ръкав / фланци / втулка / чехъл	42CrMo4 (EN 10083)	C: 0,38-0,45, Cr: 0,90-1,20, Mo: 0,15-0,30, Mn: 0,60-0,90	Висока якост на опън, устойчивост на износване и якост на умора при големи ударни натоварвания.
Дистанционна втулка	Стомана C40E / 45#	C: 0,37-0,44, Mn: 0,50-0,80, Si: 0,15-0,40	Структурно разстояние, поддържащо прецизни аксиални хлабини и твърдост.
Крепежни елементи и шпилкови болтове	Степен 8.8, 12.9, 10.9	Легирани стомани със специално закаляване и отвръщане	Осигуряване на високо{0}}сглобяеми фуги без срязване.



3: Често срещани проблеми и решения



Проблем 1: Преждевременно износване на плъзгащата се повърхност поради липса на смазване.

Решение: Използвайте интегрираните гресьорки R1/4" и V-пръстенови уплътнения, за да поддържате чист, непрекъснат смазващ филм през плъзгащите се интерфейси.



Въпрос 2: Разхлабване на крепежни елементи при силна циклична вибрация.

Решение: Приложете стриктни последователности на затягане по диагонален кръст-шаблон с калибриран въртящ момент, подкрепени от винтове с вътрешен гнездо висок-клас 12.9 и пружинни шайби.



Проблем 3: Несъответствие на подравняването, причиняващо локализирани концентрации на напрежение.

Решение: Следвайте стриктно указанията за сглобяване, като използвате специални-инструменти за пресоване и осигурете аксиално позициониране с нулева-пролука по време на монтажа.



4: Замени на марки и основни промишлени приложения



Замени: Служи като директен високопроизводителен,-рентабилен OEM заместител за стандартни европейски съединители за мелници (като Danieli, SMS Demag, Siemens VAI дизайни и т.н.).



Приложение 1 (Мелници за горещо/студено валцуване): Свързва главните скоростни кутии с шпинделите на ролките, предавайки масивна ротационна мощност за деформиране на стоманени плочи и ленти.



Приложение 2 (Машини за изправяне): Задвижва тежки ролкови възли, за да елиминира кривината на металната плоча при непрекъснат контакт с високо-налягане.



Приложение 3 (Тежки промишлени задвижвания): Управлява предаването на висок-въртящ момент в металообработващи и металургични линии за преобразуване, където ударните натоварвания са чести.



5: Производствен процес и ключови точки за контрол на качеството



Коване и груба обработка: Стомана с висок-клас 42CrMo4 се подлага на прецизно коване, последвано от грубо струговане, за да се елиминират вътрешните дефекти и да се създаде празна геометрия.



Термична обработка и прецизно CNC фрезоване: Контролираното термично рафиниране увеличава максимално якостта на сърцевината, докато много{0}}осовата CNC обработка постига строги толеранси на вътрешните плъзгащи се релси.



Твърда инспекция и защита от-ръжда: Окончателното измерване на координатите, одитите на размерите и проверките на повърхността се извършват преди нанасяне на тежко-масло против-ръжда и сигурно опаковане.





6: Гарантиране на качеството



100% проверка на размерите и толерантността: Всеки критичен отвор, шпонков канал и съединителна повърхност се проверяват спрямо строги инженерни чертежи с помощта на сертифицирани габарити.



Проследимост на материала: Пълни сертификати за изпитване на мелница (MTC), потвърждаващи химичния състав и механичните свойства на суровините 42CrMo4.

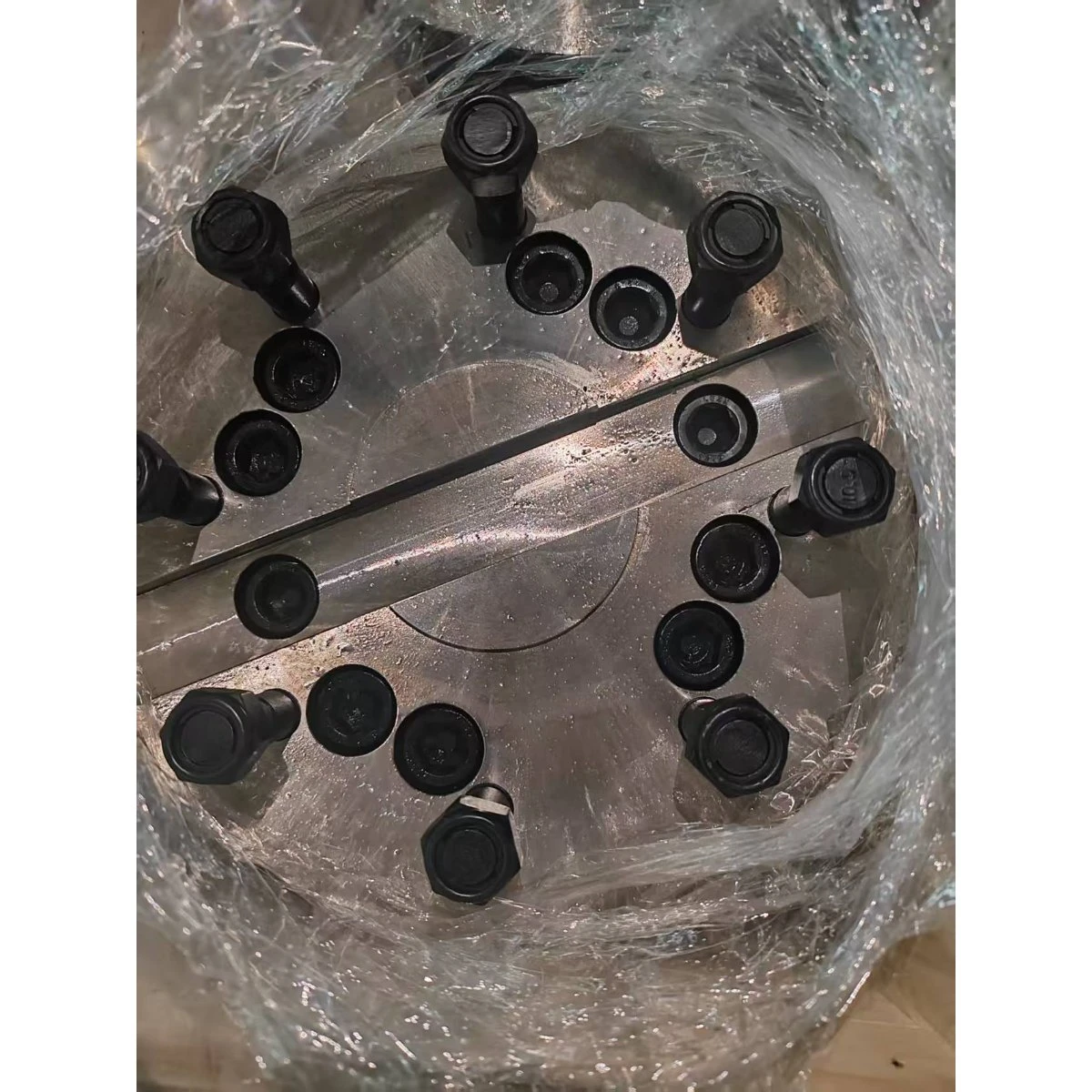

Защитена логистика и опаковане: Запечатан в здрав дървен-сандък за износ със специална влагоустойчива{1}}опаковка и-антикорозионни покрития.



7: ЧЗВ



Въпрос 1: Може ли този промишлен съединител по поръчка да бъде модифициран, за да съответства на специфични размери на шпиндела на мелницата?

О: Да, ние приспособяваме вътрешните отвори, шпонковите канали и общите дължини към вашите точни изисквания за интерфейс на завода.



Q2: Каква поддръжка е необходима по време на работа?

A: Редовното попълване на грес чрез интегрираните фитинги за грес R1/4" и периодичната проверка на въртящия момент на затягане осигуряват удължен експлоатационен живот.



В3: Как гарантирате взаимозаменяемостта с марките оригинално оборудване?

О: Частите са обратно{0}}проектирани и произведени стриктно според спецификациите на оригиналния чертеж, като се гарантира директна{1}}замяна, без да се променят настройките на съществуващото устройство.



В4: Какво е стандартното време за производство и доставка?

О: Стандартните производствени графици се изпълняват приблизително от 6 до 8 седмици, подкрепени от стриктни дву-седмични отчети за проследяване на производството, предоставяни на клиентите.



8: Свържете се с нас



Търсите надежден OEM партньор за механични съединители или металургични съединители? Свържете се с нашия инженерен екип за продажби днес за професионална техническа поддръжка, конкурентни оферти и персонализирани производствени решения! благодаря
