Бронзови облицовъчни плочиса критични плъзгащи се контактни компоненти, които са изработени от медни{0}}бронзови сплави, използвани предимно при високо-натоварване, ниски-до-средноскоростни плъзгащи се механизми за минимизиране на триенето, намаляване на износването и защита на съединяващите се компоненти от протриване и преждевременна повреда. Бронзовите облицовки включват плочи и втулки. Техният материален състав и структурен дизайн са проектирани да отговарят на различни инженерни изисквания, включително работна температура, сила на натоварване, условия на смазване и устойчивост на корозия.



1. Състав на материала и обозначения на сплавта



1.1 Въведение в серията материали



Различните състави на сплави са проектирани да отговарят на изискванията за производителност. Кратката таблица по-долу е най-често използваните бронзови сплави за облицовки, заедно с техните основни химични състави (масова част, %) и индустриално приложение:

Тип сплав	Индустриално обозначение (SAE/ASTM/DIN)	Ключов химичен състав	Основни предимства
Калай Бронз	SAE C90700 (CuSn10P); DIN PB2	Cu: 87,0–90,0%, Sn: 10,0–11,5%, P: 0,5–1,0%, примеси (Pb, Zn, Fe) По-малко или равно на 0,25%	Висока устойчивост на износване, отлични свойства на плъзгане и добра якост на умора
Оловен калаен бронз	SAE C93200 (CuSn6Zn6Pb3); SAE C93700 (CuPb20Sn5)	C93200: Cu≈85%, Sn:6–7%, Zn:6–7%, Pb:2–3%; C93700: Cu≈75%, Pb:20%, Sn:5%	Подобрено само{0}}смазване, против-задирване, подходящо за гранично смазване
Алуминиев бронз	SAE C95400 (никел-алуминиев бронз); DIN CuAl10Fe3	Cu≈83%, Al:9–11%, Fe:2–4%, Ni:3–5%	Висока якост на опън/натиск, устойчивост на корозия (морска вода/меки химикали), устойчивост на топлина
Месинг с-висока якост	ZCuZn25Al6Fe3Mn4	Cu≈60%, Zn:25%, Al:6%, Fe:3%, Mn:4%	Превъзходна здравина и издръжливост, подходящи за структурни приложения с-тежко натоварване

1.2 Характеристики на бронзовите облицовки.



Устойчивост на износване и ниско триене: подходящ за плъзгане, възвратно-постъпателни и въртеливи движения

Висока товароносимост: якост на натиск от 300-500 MPa, идеална за големи натоварвания

Само-смазваща се: съдържаща-олово, импрегнирана-графит или-маслена структура позволява-обезмаслена/безмаслена-работа

Устойчивост на корозия: устойчив на вода, масло, морска вода, слаби киселини и основи

Поглъщане на удари, намаляване на шума и анти{0}}припадъци: предпазва повърхностите на дневника

Отлична топлопроводимост: бързо разсейване на топлината, подходяща за продължителна работа



2. Структурни конфигурации и производствени процеси



Бронзовите облицовки се произвеждат чрез прецизни процеси, за да се осигури отличен материал, точност на размерите и качество на повърхността, с общи структурни конфигурации, съобразени с нуждите на приложението:



Подплати за ръкави: Твърди цилиндрични втулки (OD: 10–200 mm, ID: 8–190 mm, дължина: 15–500 mm), произведени чрез центробежно леене, пясъчно леене или екструзия, последвано от струговане, шлайфане и хонинговане за постигане на грапавост на повърхността Ra По-малка или равна на 0,8 μm.

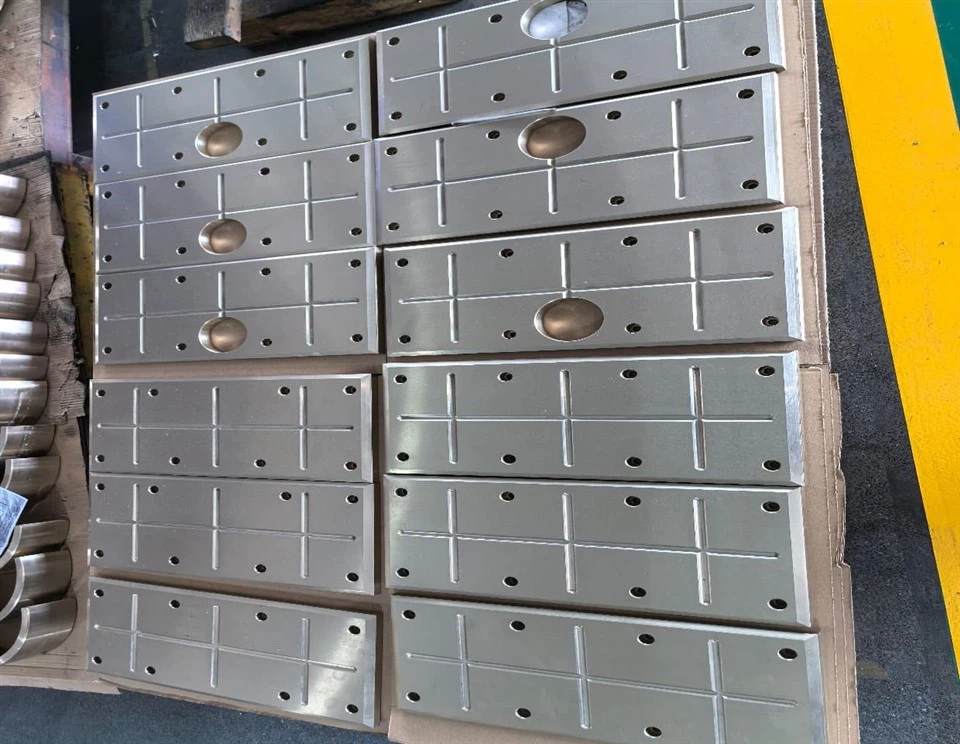

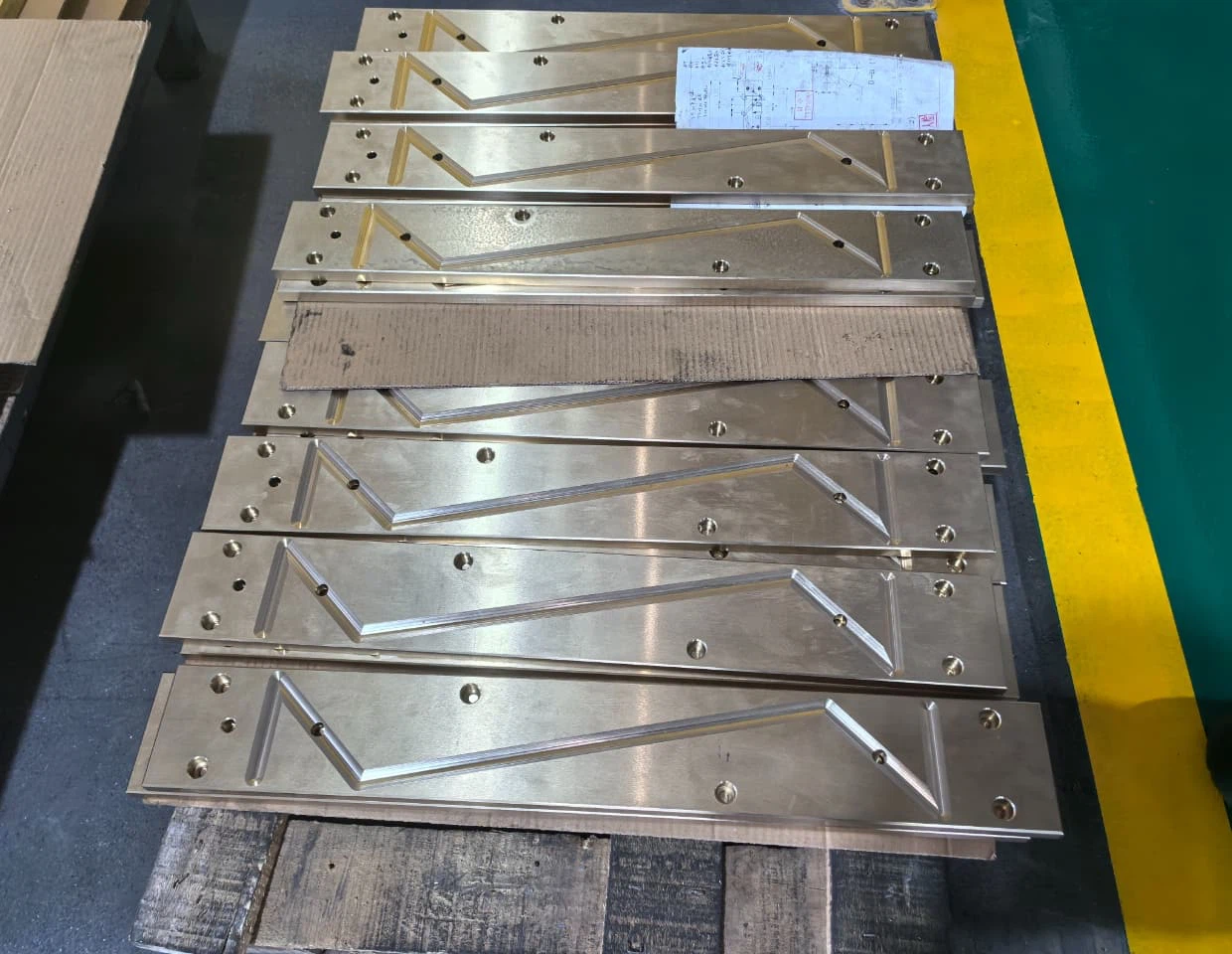

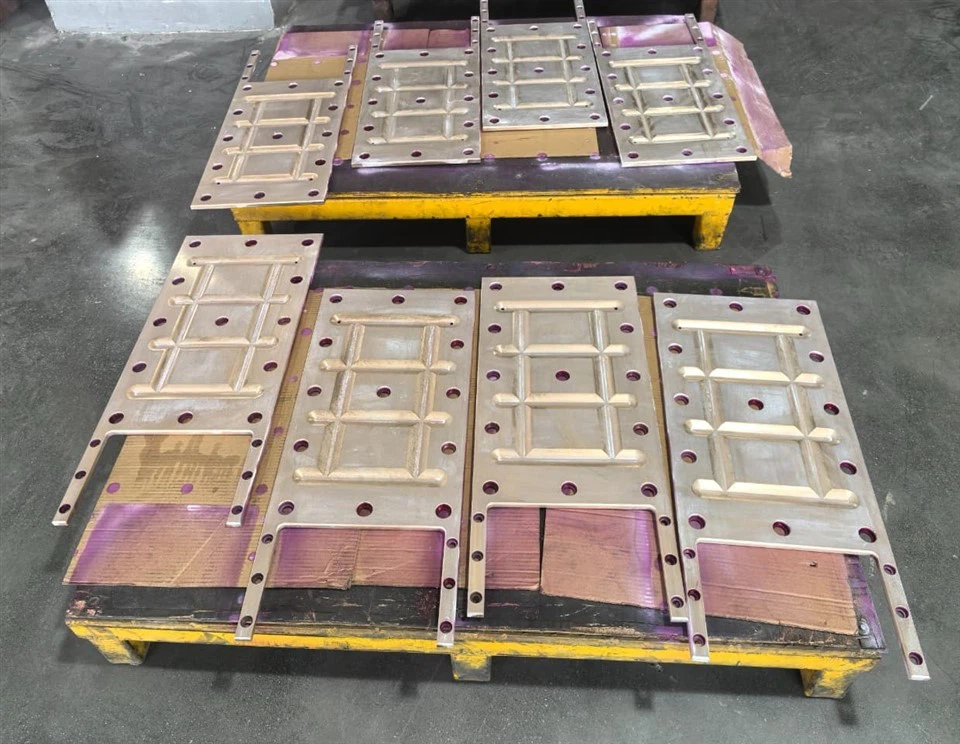

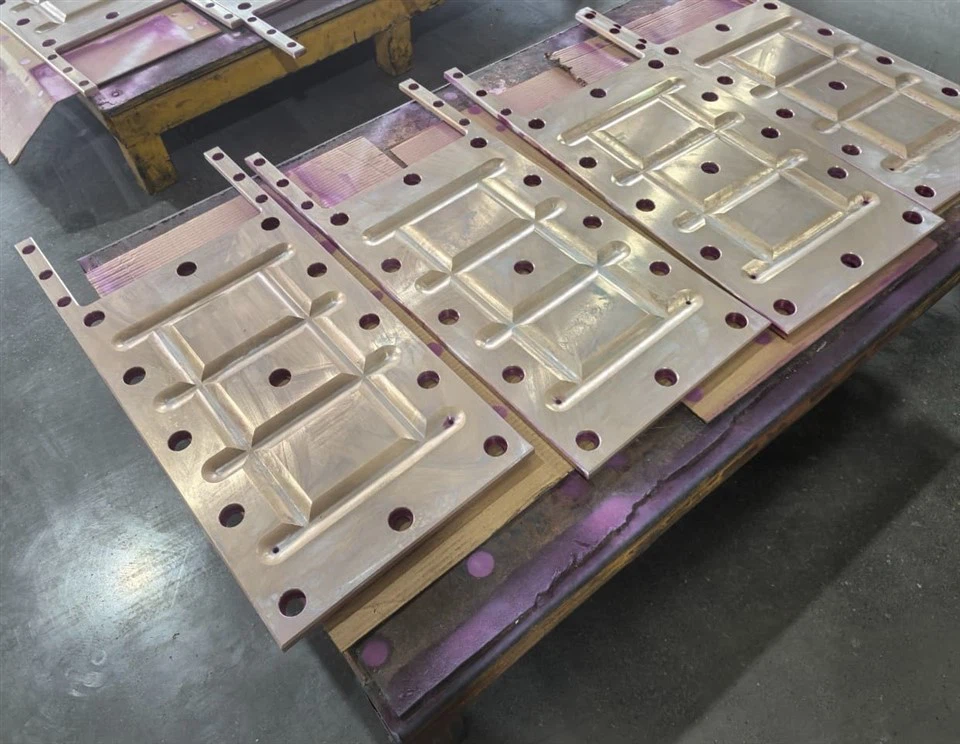

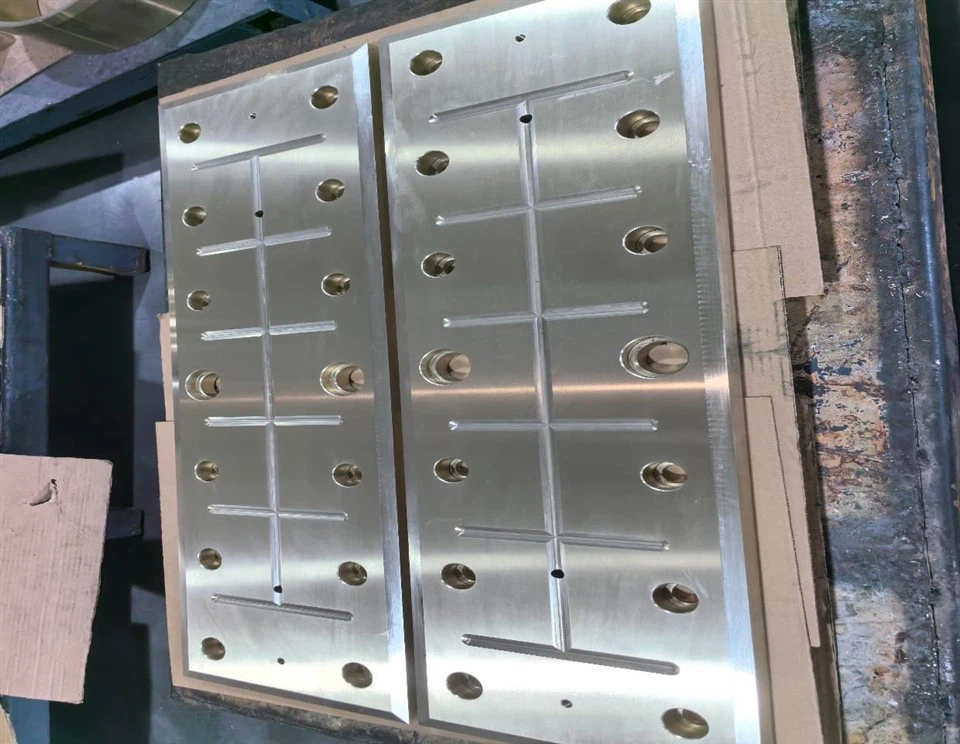

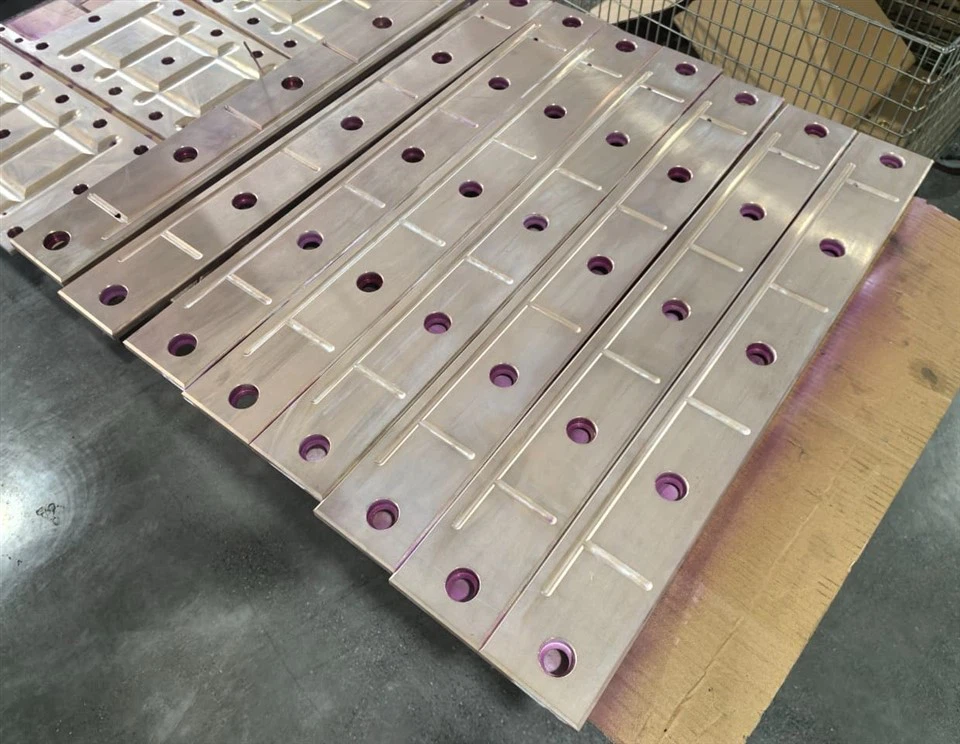

Облицовки за плочи: Обшивки за плочи с различни дебелини, използвани в приложения с повърхностни натоварвания; дебелина: 3–200 мм. Всички размери могат да бъдат персонализирани.



Разделени лагерни втулки: Дву{0}}дизайн за лесен монтаж/демонтаж, използван при валове с голям-диаметър (ID > 100 mm) и приложения с тежки-натоварвания (напр. стоманени валцоващи мелници, лагери на коляновия вал на двигателя и хидравлични пресови мелници и др.).



Графитни-бронзови облицовки: Графитни тапи (диаметър 3–15 мм), вградени в бронзовата матрица, за да осигурят само-смазване при-безмаслени или с ниско-смазване условия, смекчаване на триенето и износването в тежки среди.



Стоманени-бронзови обшивки: Биметална структура (стоманена подложка + бронзов слой, дебелина: 0,5–2,0 mm), съчетаваща високата якост на стоманата с трибологичните свойства на бронза, подходяща за приложения с ултра-тежки-натоварвания (по-големи или равни на 500 MPa).



3. Инженерни приложения и оперативни съображения



Бронзови облицовъчни плочиса широко използвани в инженерните машини, двигателите и автомобилите, аерокосмическата, корабоплаването и морската промишленост, както и производството на мухъл. Общите приложения са както следва.

Хидравлични цилиндри: втулки на бутални пръти, втулки на цилиндров отвор (C93200, B505, C93700);

Формовъчни машини: Направляващи втулки, износващи се плочи на плъзгачи (CuSn10P, B101, C90700);

Автомобили/двигатели: Лагери на колянов вал, биелни лагери, водачи на клапани;

Морско оборудване: обшивки на кърмовия вал, лагери на кормилото, обшивки на помпата за морска вода;

Инженерни машини: втулки на щифтове на багери, втулки на въртене на стрелата на кран (месинг с висока -якост, C95400);

Металургично оборудване: Лагери на валцовани мелници, обшивки на машини за непрекъснато леене (B1032, CuAl10Fe3);

Експлоатационни съображения: Бронзовите облицовки изискват подходящо смазване (минерално масло, грес), за да се увеличи експлоатационният живот; за висока-температура или корозивни среди се препоръчва алуминиев бронз или устойчив-на корозия калаен бронз. Толерансът на размерите обикновено се контролира в рамките на ISO H7–H8 за вътрешен диаметър и h8–h9 за външен диаметър, за да се осигури правилното прилягане към свързващите компоненти.
